世界最重“超級玻璃”亮相北京城市副中心！
“副中心之聲”由北京廣播電視臺FM107.3北京城市廣播副中心之聲和北京城市副中心報共同打造，旨在立足副中心，記錄千年之城拔節生長的雄姿；面向京津冀，盡顯橋頭堡輻射帶動一體化發展的風范，全面立體展示新時代城市建設發展的典范、首都的新地標。
超級玻璃

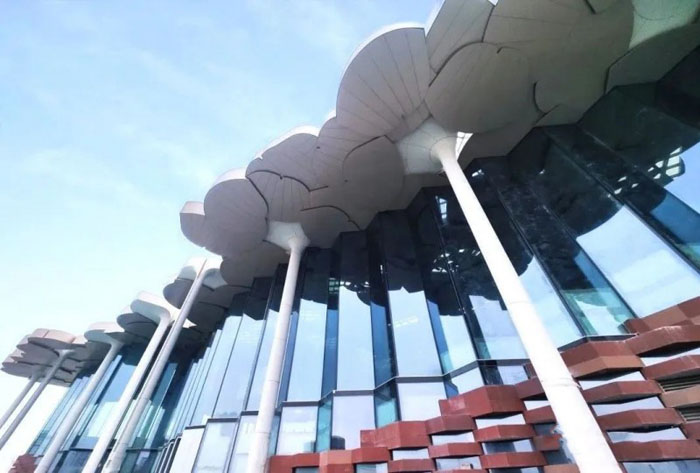

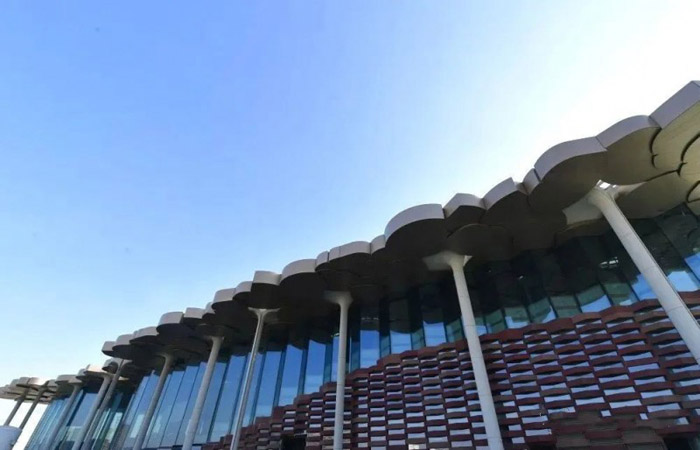

陽光下，副中心圖書館的玻璃幕墻熠熠閃光，而更為“亮眼”的是，一系列自主創新技術接連突破世界級建設難題，為這座北京城市副中心“三大建筑”之一的項目，書寫下令人震撼的工程創舉。
單塊玻璃重達11.5噸開創先例，成為世界最重幕墻玻璃。
276塊“超級玻璃”無任何支撐龍骨，造就國內外首例自承重互為支撐的幕墻奇跡。
幕墻玻璃實力超強，可承受強烈地震時120毫米水平位移。
隔絕熱量傳遞，玻璃幕墻全年可降低建筑能耗約8%……
7層粘連“超級玻璃”“瓦楞紙”式W折線
超大玻璃互為支撐實現“國內外首例”

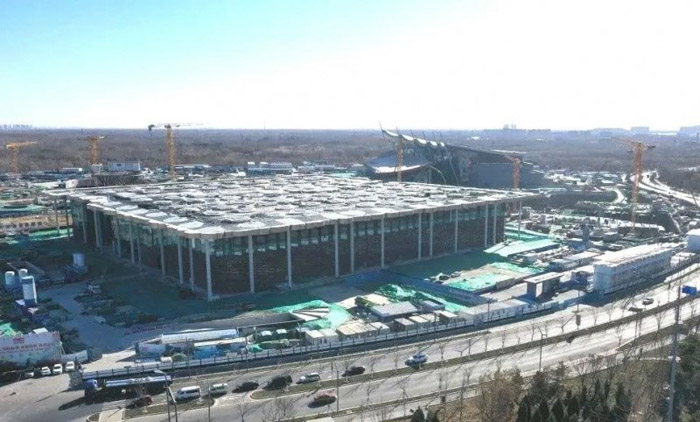

在綠心公園拔地而起的副中心圖書館被譽為“森林書苑”，這里不僅是閱讀場所，更是極具親和力的公共開放空間。
如何將圖書館內外的“森林”融為一體營造“透明書苑”的觀感，取決于超大玻璃幕墻設計施工的最終效果，中建深裝為此首創了全玻璃幕墻施工體系。
圖書館的外立面由276塊“超級玻璃”包裹，高透明度和開放性讓充足日光進入，在模糊邊界感的同時，讀者坐在明亮的圖書閱覽區，仿佛置身于森林環抱之中。

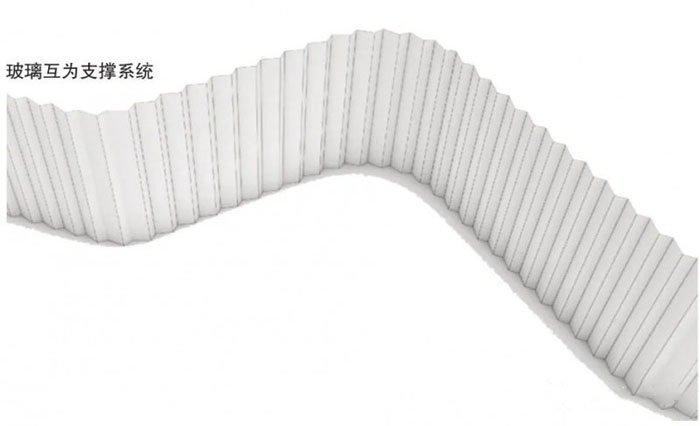

對于愛書人來說，圖書館就是最美麗的建筑。為實現“透明書苑”與眾不同的視覺觀感，圖書館幕墻呈現出類似“瓦楞紙”式樣的W折線造型。
效果圖
中建深裝副中心圖書館幕墻設計負責人楊英介紹：“這些玻璃的夾角從74度到133度共有14種角度，玻璃之間無任何支撐龍骨，完全采用由一片片超大玻璃自身互為支撐的自承重系統，每塊均具有唯一性和不可替換性。”
作為國內外首例自承重互為支撐的幕墻，各玻璃板塊間采用鋸齒形設計以承受荷載。
這些“超級玻璃”的“開掛”之處，還遠不止于此——作為敢為人先的“超大幕墻玻璃”，圖書館南北立面主出入口處的玻璃高16米、寬2.5米、重達11.5噸。這一幕墻系統無論自重還是受力體系均開創國際先例。
效果圖
由于這些“超級玻璃”還需要切角、開豁，每塊玻璃的制造過程都需要2個月左右。
這一超級工程的生動實踐，也助推我國玻璃原片制造、高大玻璃深加工及膠合、超高幕墻施工技術邁入國際一流水平行列。
超白玻璃還為圖書館玻璃幕墻帶來極佳透光性，讓“透明書苑”的氛圍感撲面而來。
“超級玻璃”還兼具節能環保的獨特優勢。每塊玻璃均采用鍍膜方式，可有效隔絕室外強烈光線。透光率無極變化降低能耗，創新應用電子染料液晶智能調光玻璃。
當開啟動態調光功能時，屋頂形如天河的天窗玻璃還會呈現出斑駁閃爍、波光粼粼的效果，為整個圖書館開敞閱讀空間增添了一抹靈動活躍的色彩。
這背后的秘密源于圖書館啟用了金屬屋面+采光頂的創意設計構造，并創新引入智能調光玻璃，發揮智慧建筑新效能，降低了大型公共建筑日間照明所需電量。
北投集團重大項目總監、三大建筑項目部總經理陳宏達表示，在圖書館的采光頂上，創新應用了電子染料液晶智能調光玻璃的新型設備，應用面積達1350平方米。
調光玻璃的應用還將智能控制技術與調光技術相融合，相較于傳統玻璃，它可將遮陽系數從0.45降低到0.28至0.32之間，防止紫外線對重要書籍的破壞，延長文獻保存期限和使用壽命。
通過調節玻璃的透光率，調光玻璃可在中午等光線充足時降低透光率，保證讀者不會感到光線刺眼，并降低空調能耗。在早晚，則可增加透光率節省照明電量及取暖電量。
定制真空電動吸盤吊裝用上“幕墻神器”
創新研發鋼槽+滑移塊抗震防變形

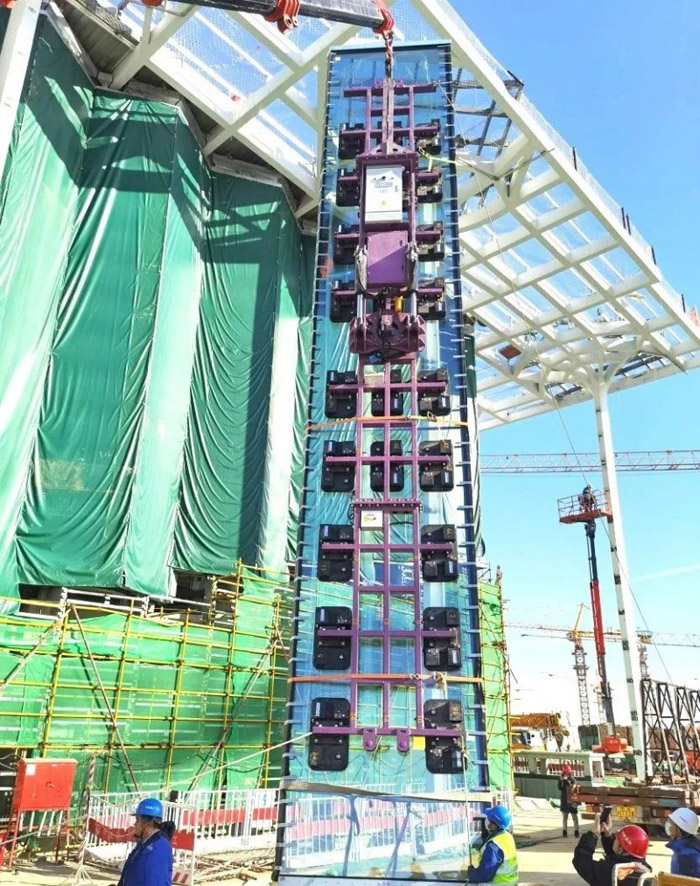

這20多組吸盤的整體自重就超過3噸。
“每組真空吸盤都由PLC可編程邏輯控制器實現中央控制，這些吸盤還可根據需求自由組合，實現12噸以下任意重量玻璃的安裝，堪稱‘幕墻神器’。”中建深裝城市副中心圖書館分包單位項目經理熊宗祠對建設過程中的這些難點記憶猶新。
為了確保安裝質量，幕墻玻璃系統還一一通過了“風壓變形性能測試”“雨水滲透性能測試”“空氣滲透性能測試”“平面變形性能”四項試驗的檢驗。
作為一處“透明書苑”
圖書館不僅要支撐起知識的空間
更要經得起地震等災害的考驗
“這些幕墻玻璃的穩定性、抗震性設計要求極高，北京屬于地震高烈度區，幕墻必須能承受強烈的水平地震位移變形。”楊英說。
由于玻璃為脆性材料，為保證玻璃受力與在地震作用下的變形，中建深裝在玻璃頂部與底部分別設計了特制鋼槽。
這一系列創新方案的落地，讓幕墻玻璃可適應屋頂結構在地震發生時向下65毫米和向上25毫米的豎向地震位移變形。
為了適應地震的水平位移變形，中建深裝還在玻璃底部鋼橫梁中間位置自主研發了可適應120毫米水平地震位移變形的弧形滑移塊。
弧形滑塊內部設計隱藏式銷軸，既可使玻璃實現擺動，又可防止玻璃滑出弧形滑塊，進一步提高其抗震性。
伴隨著這一系列創新設計，最終實現了國內首創自承重互為支撐全玻璃幕墻的完美亮相，為讀者營造出建筑包裹于自然景觀中的嶄新體驗，既為首都增添一處新地標，又成為北京面向世界的新名片。
（轉自：新玻網 來源：北京城市副中心報）
